Основные сведения об изделии
Поворотный затвор серии FK представляет собой
дисковый затвор
для перекрытия и регулирования потока,
соответствующий
самым высоким
стандартам качества
и отвечающий самым
жестким требованиям
промышленности.
Диаметр DN: 40-400 мм
Давление PN:до 16 бар
Температура рабочей среды T, °С: -20 +110
Материал: чугун GGG50 (DIN 1693)
Покрытие: эпоксидное
Конструкция:
• Диск из ПВХ со сменным штоком (также доступен в материалах: РР-Н, ХПВХ, АБС, ПВДФ).
• Габаритные размеры затвора соответствуют стандарту ISO 5752 (40÷200 25, DN
250÷300 серии 16), DIN 3202 K2 и ISO 5752 (DN DN 65÷200 K2, 250÷300 K3).
• Может быть установлен на окончании трубопровода, в качестве затвора донного
слива или быстрого слива из резервуара.
• Специальная версия Lug PN 10 с полным комплектом отверстий по стандарту DIN
2501 или ANSI B16.5 кл. 150 с резьбовыми вставками из нержавеющей стали AISI.
• Совместимость материалов затвора (ПВХ+EPDM) с водой, питьевой водой и другими пищевыми продуктами, в соответствии с действующими нормативами
• Возможность установки ручного редуктора, пневматического/электрического при
вода с помощью фланцевого адаптера из PP-GR с системой отверстий по стандарту
ISO. Затворы DN 40-200 оснащены зубчатым диском из PP-GR. Для версии с приво
дом используется фланцевый адаптер с системой отверстий по стандарту ISO 5211
F05, F07, F10. Затворы DN 250-400 с корпусом и фланцем из PP-GR для установки
привода с системой отверстий по стандарту ISO 5211 F10, за исключением DN 350-400 - F12, F14.
| Технические характеристики | |
| Конструкция | Дисковый затвор |
| Диапазон диаметров | DN 40÷400 |
| Номинальное давление | Межфланцевое исполнение |
| DN 40÷50: PN 16 при температуре воды 20 °C | |
| DN 65÷250: PN 10 при температуре воды 20 °C | |
| DN 300: PN 8 при температуре воды 20 °C | |
| DN 350: PN 7 при температуре воды 20 °C | |
| DN 400: PN 6 при температуре воды 20 °C | |
| Версия Lug | |
| DN 65÷200: PN 10 при температуре воды 20 °C | |
| DN 250÷300: PN 6 при температуре воды 20 °C | |
| Диапазон температур | 0 °C ÷ 60 °C |
| Стандарт соединений | Фланцы: EN ISO 1452, EN ISO 15493, DIN 2501, ISO 7005-1, EN 1092-1, ASTM B16.5 кл. 150 |
| Применимые стандарты | Конструктивные критерии: EN ISO 16136, EN ISO 1452, EN ISO 15493 |
| Методики и требования к испытаниям: ISO 9393 | |
| Соединения для приводов: ISO 5211 | |
| Материал затвора | Корпус: PP-GR |
| Диск: ПВХ | |
| Шток: нержавеющая сталь AISI 316 | |
| Материалы уплотнений | EPDM, FPM. По запросу –NBR |
| Опции управления | Ручное управление (DN 40÷200), редуктор,пневматический привод, электрический привод |

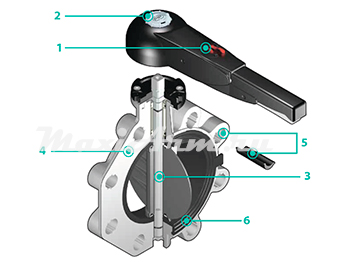

1 Эргономичная рукоятка из ПВХ, оснащенная устройством блокировки/разблокировки, с возможностью быстрого поворота и 10-позиционной регулировкой (DN 40÷200). Кроме того, во всем рабочем диапазоне, начиная с нескольких градусов открытия затвора, потери давления крайне малы.
2 Система индивидуализации: встроенный в рукоятку модуль, состоящий из прозрачной заглушки и пластинки для этикетки, которая индивидуально печатается при помощи набора LSE (приобретаемого отдельно). Индивидуальная этикетка позволяет обозначить затвор в составе оборудования в зависимости от конкретных потребностей.
3 Шток из нержавеющей стали квадратного сечения, полностью изолированный от рабочей среды, соответствует стандарту ISO 5211:
DN 40÷65: 11 мм
DN 80÷100: 14 мм
DN 125÷150: 17 мм
DN 200: 22 мм
DN 250÷400: 27 мм
4 Корпус из полипропилена, армированный стекловолокном (PP-GR), устойчив к УФ-излучению и отличается высокой прочностью.
5 Система овальных отверстий, которая позволяет осуществлять фланцевые соединения, соответствующие разным международным стандартам. Специальные центрирующие вкладыши из ABS, входящие в комплект поставки моделей DN 40÷200, гарантируют надлежащее выравнивание затвора по оси в процессе монтажа.
Для моделей DN 250÷400 предусмотрена традиционная система отверстий для центрирования по стандартам DIN и ANSI
6 Съемное уплотнение двойного назначения – герметизации и изоляции корпуса от транспортируемой среды.

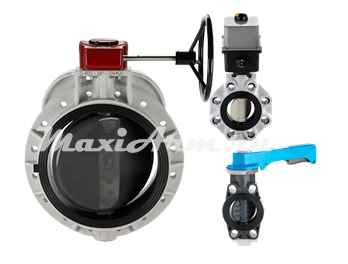

FE-CP Дисковый затвор общего применения с пневмоприводом
FK-CP Дисковый затвор промышленного применения с пневмоприводом
FE-CE Дисковый затвор с электроприводом общего применения
FK-CE Дисковый затвор с электроприводом общего применения
